Construcción de un cable directo para redes Ethernet

Paso 2: Eliminación de la funda aislante

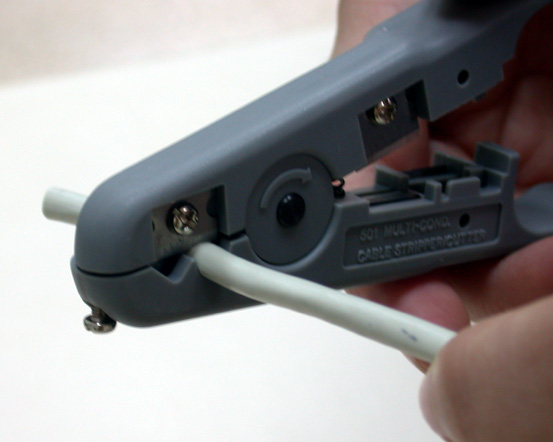

Tras cortar el cable, procedemos a pelar el cable eliminando unos 4-5 cm del aislante exterior. Para ello, introducimos el cable en la ranura de sección circular de la punta del pelacables, tal como se muestra a continuación.

Siempre debe trabajarse con la cuchilla a la vista, de modo que veamos claramente a qué distancia del extremo se realiza el corte, que debe ser de unos 4-5 cm aproximadamente, tal como se dijo anteriormente.

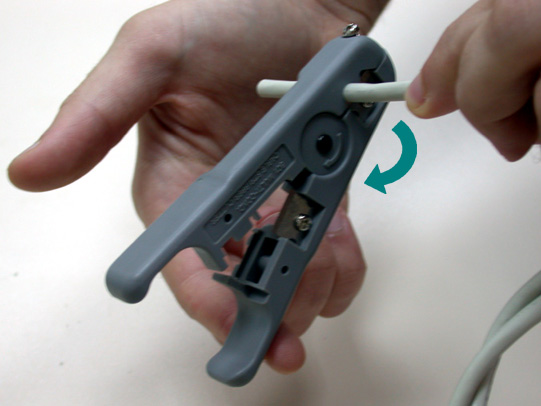

Ahora giramos toda la herramienta en el sentido de la flecha (grabada en el eje del pelacables) dando una sola vuelta.

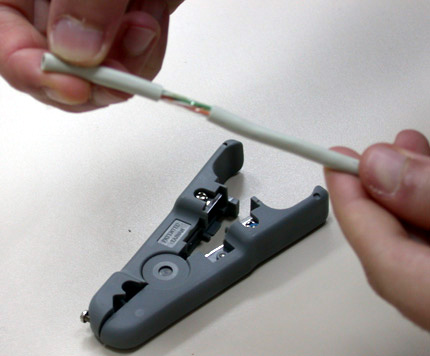

Al completar la vuelta, la cuchilla habrá rebanado el aislante a todo alrededor del cable. Quitamos la herramienta (sin tirar, tan solo abriéndola y retirándola) y procedemos a eliminar el trozo de aislante que ha quedado recortado en el extremo del cable, del siguiente modo:
