Construcción de un cable directo para redes Ethernet

Paso 7: Organización de los hilos

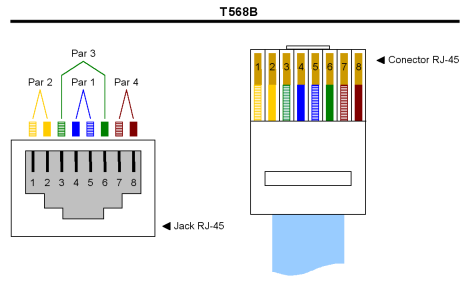

Ahora hay que ordenar los hilos, siguiendo la codificación estándar T568B (que, por comodidad, se repite a continuación).

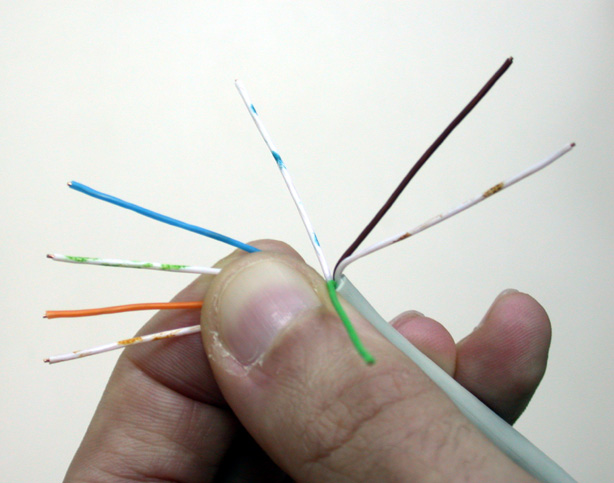

En primer lugar se forma con los hilos un "abanico", seleccionado con una mano cada hilo mientras que con la otra mantenemos los hilos ya seleccionados en su orden correcto. Es importante, a partir de este momento, y casi hasta la finalización del proceso de construcción, mantener siempre agarrados los hilos con los dedos de una mano para evitar que cambien de orden (hay que tener en cuenta que los hilos son rígidos y tienden a mantener su posición original). También es importante evitar, en la medida de lo posible, que algún hilo esté montado encima de otro u otros.

Finalmente, con los hilos formando un abanico repasaremos que el orden de los mismos es el correcto.

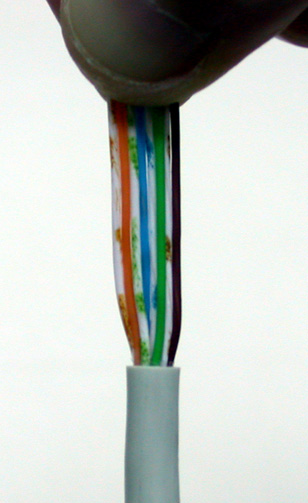

A continuación juntamos todos los hilos para formar con ellos una "cinta". Este paso es especialmente importante, pues si los cables no están perfectamente lisos y planos, el montaje en el conector será dificultoso. Hay que emplear el tiempo que sea necesario en preparar adecuadamente los cables.
