Paso 11: Verificando visualmente el conector crimpado

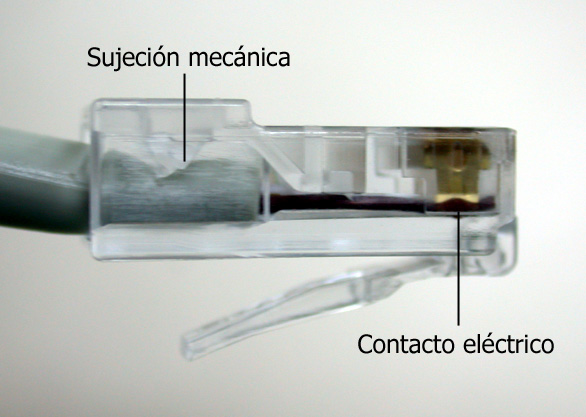

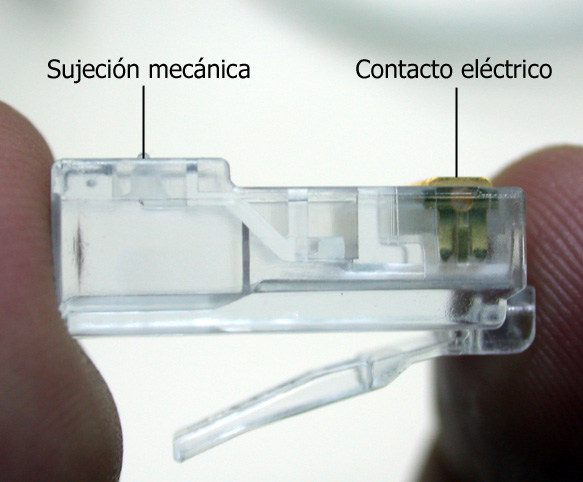

Las figuras siguientes muestran una vista lateral de un conector sin crimpar y de un conector crimpado. Pueden observarse dos diferencias:

los contactos metálicos han bajado durante el proceso de crimpado de modo que han abierto el aislante de cada hilo, realizando una conexión eléctrica entre hilo y contacto.
la pieza de plástico se sección triangular de la parte gruesa del conector ha bajado durante el proceso de crimpado para asegurar una buena sujeción mecánica del aislante del cable al cuerpo del conector

Todo el proceso de construcción puede considerarse correcto si, al observar el conector crimpado, se verifica:

el aislante del cable ocupa toda la parte gruesa del conector
el aislante del cable está sujeto mecánicamente al conector
todos los hilos llegan hasta el borde mismo del conector (si no se alcanza al contacto metálico, no habrá conexión eléctrica)
los contactos metálicos deben quedar por debajo de la superficie del conector (han bajado visiblemente respecto de su posición antes de crimpar; si los contactos están hacia afuera pueden dañar a los conectores hembra donde los enchufemos)
cada hilo y su correspondiente contacto están conectados eléctricamente
no hay hilos montados unos encima de otros (si hay hilos montados, entrarán a presión en el conector, con lo que podría rasgarse el aislante y estos hilos podrían hacer un cortocircuito)
todos los hilos mantienen el aislante en toda su extensión (lo contrario sería propenso a cortocircuitos)
