Verificación de un cable directo para redes Ethernet

Paso 2: Montaje del analizador para comprobar el cable

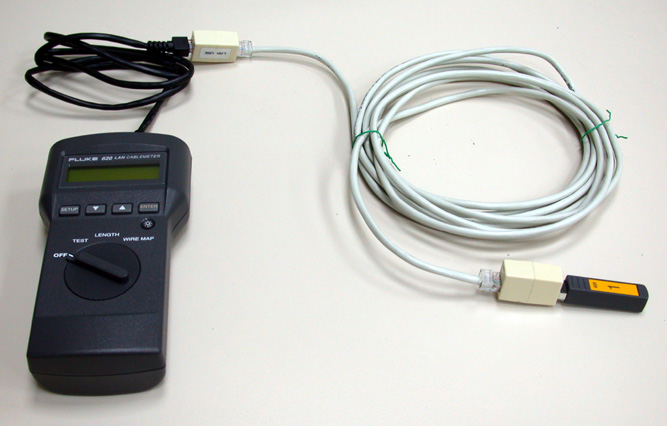

El latiguillo negro que acompaña al analizador se enchufa al conector hembra del mismo. Nuestro cable se enchufa a los adaptadores hembra-hembra tal como se muestra en la figura.

NOTA: no enchufar el cable a testear directamente al analizador bajo ninguna circunstancia. Con ello tratamos de proteger el conector hembra del analizador contra cables mal crimpados. En el laboratorio hay analizadores inutilizados debido a ello.
