Construcción de un cable directo para redes Ethernet

Paso 9: Inserción de los hilos en el conector

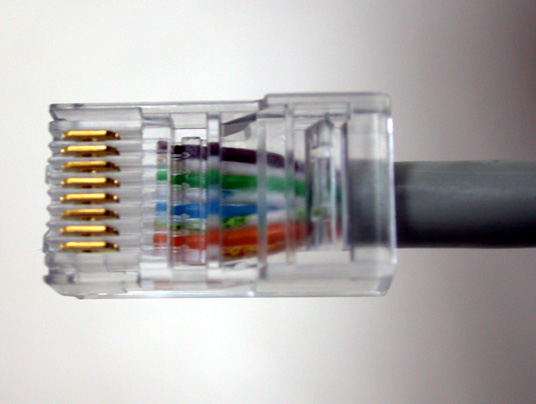

Los hilos del cable ya están preparados para ser insertados en el conector. Con cuidado, y sin hacer fuerza, se deslizan en el interior del conector vigilando que los hilos entren en las ranuras correspondientes. En la ilustración siguiente se muestra el conjunto de hilos justo cuando acaban de entrar en las ranuras.

Si es necesario hacer fuerza para que los hilos entren en las ranuras del conector posiblemente hayamos realizado algún paso de forma errónea (hilos no completamente rectos, recorte de los hilos dejando rebabas en los aislantes, hilos montados encima de otros, etc.)

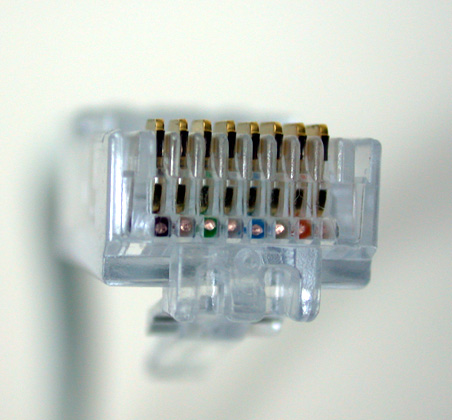

Seguimos empujando los hilos de forma que éstos lleguen hasta el final de las ranuras. Mirando el frontal del conector, pueden verse los extremos de los hilos llegando hasta el borde del mismo.

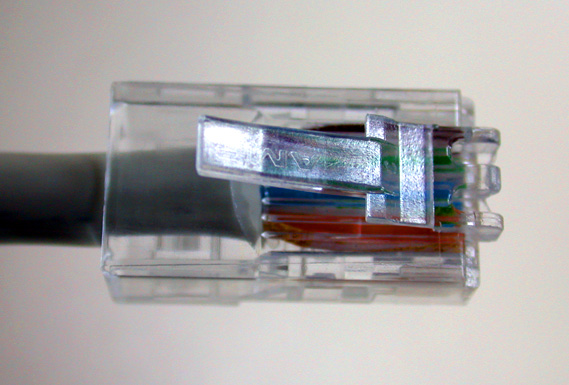

También es conveniente mirar la parte trasera del conector (donde está la legüeta de anclaje) para cerciorarse de que todos los hilos llegan hasta el final.

Avisar al profesor antes de continuar.
